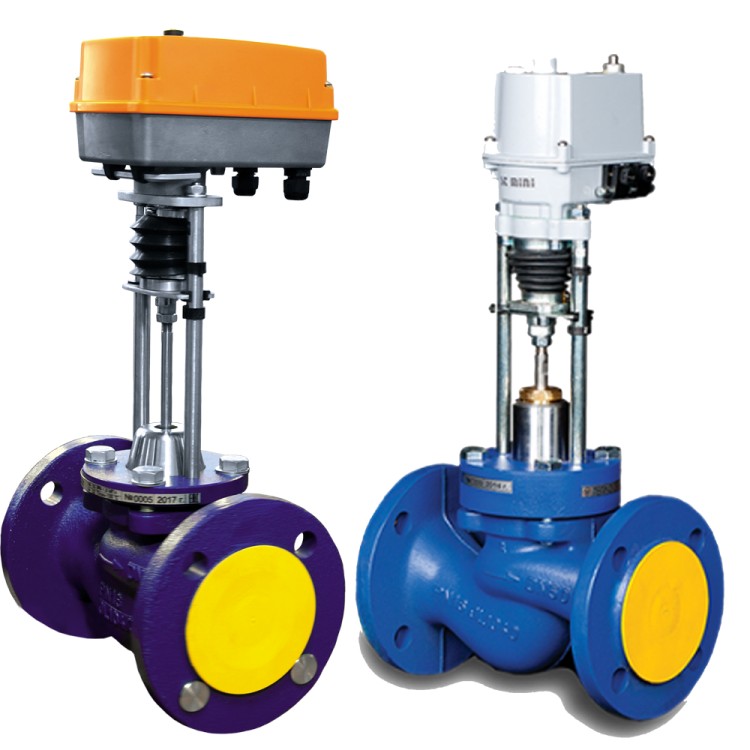

Двухходовой регулирующий клапан TRV

Седельный клапан регулирующий TRV проходной применяется в качестве исполнительных устройств в системах отопления и горячего водоснабжения.

НОМЕНКЛАТУРА

TRV-X1-X2-X3                                                                                            Подробная документация от производителя
Где:
TRV - Условное обозначение клапана регулирующего
X 1 - Условный диаметр DN (выбираем из таблицы 1.1)
X 2 - Условная пропускная способность Kvs (выбираем из таблицы 1.1)
X 3 - Маркировка типа привода от 1 до 30, 101 (выбираем из таблицы 1.2)

ПРИМЕР ЗАКАЗА (согласно табл. 1.1 и табл. 1.2):

Клапан проходной седельный регулирующий фланцевый с условным диаметром 40 мм, с пропускной способностью 16 м3/ч, максимальной температурой рабочей среды 150°С (табл. 1.1)  и оснащенный приводом TSL-1600-25-1-230-IP67 без датчика положения (табл. 1.2, тип привода 101). TRV-40-16-101

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1.1

Только для клапанов с приводом с наличием датчика положения с токовым сигналом 4-20mA

ПРИМЕНЯЕМЫЕ ЭЛЕКТРОПРИВОДЫ

Таблица 1.2

*По специальному заказу клапаны TRV могут комплектоваться приводами «REGADA» с токовым управлением 2 - 10 V.
**Для исполнения электропривода с напряжением питания 24 VAC на клеммы «N» и «L» подводится напряжение питания 24 VAC.
Степень защиты привода: IР67 - ST mini; ST 0.1; ST 1; STR 0PA; STR 0.1PA; STR 1PA. IР54 - ST 0; IP66 - AVF 234S F132
.
