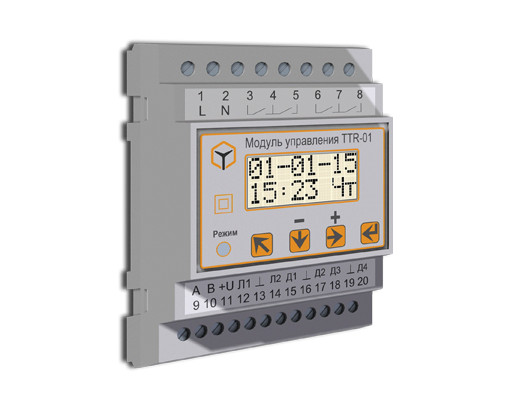

Модуль управления TTR-01

Теги:

Под заказ

Артикул TS-38

Со склада в Могилеве и Минске Модуль управления TTR-01 для отопительных систем и теплопунктов от производителя с доставкой на объект по оптовой цене

Описание
Характеристики
Отзывы

Обзор

Модули управления многофункциональные TTR-01 и TTR-02 представляют собой микропроцессорные устройства с символьно-цифровой индикацией.
Модуль управления TTR-01 в системе отопления или горячего водоснабжения обеспечивает управление одним трёхпозиционным клапаном и работу до двух насосов в составе группы «основной + резервный». В узле подпитки одноконтурной независимой системы отопления обеспечивает управление одним двухпозиционным клапаном и работу до двух насосов в группе «основной + резервный».
Модуль управления TTR-02 управляет одновременно двумя системами (отопления и горячего водоснабжения, в разных комбинациях) и обеспечивает в каждой управляемой системе управление одним трёхпозиционным клапаном и работу до двух насосов в составе группы «основной + резервный».

Модуль настраивается потребителем и предназначен для автоматического управления и регулирования подачи тепла в системы отопления и горячего водоснабжения в различных областях промышленности, жилищно-коммунального и сельского хозяйства, а также для автоматического управления узлом подпитки в одноконтурной или двухконтурной независимой системе отопления.

Возможно использование модуля в составе автоматизированных и контрольно-измерительных систем через встроенный интерфейс связи RS-485.

Модуль должен размещаться в защитном корпусе или шкафах со степенью защиты, соответствующей условиям эксплуатации. В зависимости от объекта при проведении проектных работ необходимо выбрать один или несколько модулей управления с функциональным назначением, обеспечивающим выполнение технического задания.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Малые габаритные размеры: модуль выполнен в корпусе для крепления на DIN-рейку 35 мм, габаритные размеры:

- TTR-01A(D) - 90 х 70 х 65 мм;

- TTR-02A - 90 х 142 х 65 мм.

- Автонастройка: самоадаптация к параметрам объекта управления;

- Жидко-кристаллический индикатор с подсветкой для отображения информации;

- Встроенные часы реального времени с резервным источником питания;

- Архив данных всех измеренных температур и состояния датчиков;

- Диагностика наличия аварийной (нештатной) ситуации и неисправности прибора;

- Сохранение настроек при пропадании питания;

- Интерфейс RS-485 (протокол ModBus-RTU);

- Изменение (обновление) программы модуля управления через интерфейс связи RS-485 с помощью программы-загрузчика;

- Выбор типа (алгоритма) управления контура с помощью кнопок, расположенных на лицевой поверхности прибора;

- Возможность дистанционного управления как по интерфейсу связи RS-485, так и по отдельным дискретным входам.

НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ	TTR-01D	TTR-01A	TTR-02A
Напряжение питания	230 В, частота 50 Гц
Потребляемая мощность, не более	3 ВА
Количество выходов управления (реле)	4		8
Параметры релейного выхода	250 VAC, 2 A (cos φ=0,6)
Количество выходов для управления клапанами с 3-х позиционным управлением	1	2*	2
Тип контура управления	СО, ГВ, ТП, ПП, НН		СО, ГВ, ПП
Количество выходов для управления насосами	2	4*	4
Защита работы насосов от «сухого хода»	есть
Тип датчика «сухого хода»	датчик-реле давления, ЭКМ исп.1 по ГОСТ 2405-88
Выход «Авария» (реле)	нет	есть	есть
Количество подключаемых термодатчиков	4**	6**	6**
Тип датчика температуры	DS 1820 (DS18B20)	Pt 1000
Диапазон измеряемых температур	от - 55°С до +125°С	от - 50°С до +180°С
Разрешающая способность	1°С	0,1°С	0,1°С
Количество дискретных входов	2	6*	6
Параметры дискретного входа (тип)	«сухой контакт»
Количество входов подключения датчиков давления (4-20) мА	нет	нет	2
Дискретность задания температуры	1°С
Тип датчика неисправности насосов	датчик-реле перепада давления, реле состояния «Работа» насоса
Тип датчика давления узла подпитки	датчик-реле давления, ЭКМ исп.5 по ГОСТ 2405-88
Часы реального времени	есть
Длительность временного графика	1 неделя
Дискретность задания времени	1 ч
Архив (энергонезависимая память	есть
Тип интерфейса и протокол связи	RS-485, ModBus-RTU	RS-485, ModBus-RTU, ModBus-ASCII
Скорость обмена	2400 ... 115200 бит/сек
Степень защиты	корпуса IР 40 (IР 20 - со стороны винтовых клемм)
Габаритные размеры	(90х70х65) мм		(90х142х60) мм
Масса, не более	0,35 кг		0,5 кг
Примечание: * - Количество и тип определяется программой модуля управления. ** - Тип и количество термодатчиков зависит от объекта и согласовывается при оформлении заказ

МОДУЛЬ УПРАВЛЕНИЯ TTR-XY-230

ТЕРМОДАТЧИКИ TДXY-L

ПРИМЕР ЗАКАЗА

где:

TTR - Наименование изделия;
Х - Конструктивное исполнение:
01 - модуль управления
одноконтурный;
02 - модуль управления
двухконтурный.
Y - Тип датчика температуры:
А - Pt 1000;
D - DS 1820 (DS18B20)
(только для TTR-01).
230 - Напряжение питания 230В, 50Гц

где:

TД - Наименование датчика температуры;
Х - Конструкция (монтаж):
Т - теплоносителя в трубопроводе (погружной);
H - теплоносителя в трубопроводе (накладной);
В - воздуха.
Y - Тип датчика температуры:
А - Pt 1000;
отсутствует - DS 1820 (DS18B20).
L - длина монтажной части, мм.

Модуль управления TTR-01А
с датчиком температуры Pt 1000
для управления контуром системы отопления:

модуль управления TTR-01А-230 - 1 шт;
датчик температуры ТДТА-100 (теплоносителя) - 2 шт;
датчик температуры ТДВА-60 (воздуха) - 1 шт.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

ТИП КОНТУРА УПРАВЛЕНИЯ МОЖЕТ ПРИНИМАТЬ СЛЕДУЮЩИЕ ЗНАЧЕНИЯ:

«СО» - поддержание температурного графика в системе отопления;
«ГВ» - поддержание температуры горячей воды;
«ТП» - поддержание температуры воздуха в помещении;
«ПП» – управление системой подпитки;
«НН» - управление насосами в составе группы "основной-резервный".

ТИП КОНТУРА	ОСНОВНЫЕ ФУНКЦИИ
СО	Управление одним контуром системы отопления регулирование температуры теплоносителя в зависимости от температуры наружного воздуха; ограничение температуры теплоносителя по задаваемому максимуму и/или минимуму; защита системы отопления от замораживания; снижение температуры с учётом рабочих и выходных дней (время-температурный режим управления для каждого дня недели); управление двумя насосами (защита от отсутствия теплоносителя, автоматический ввод резервного насоса в случае неисправности основного, попеременная работа насосов с целью обеспечения равномерного износа, управление включением насоса по датчику температуры).
ГВ	Управление одним контуром ГВС поддержание температуры горячей воды по заданной температурной уставке; ограничение температуры теплоносителя по задаваемому максимуму и/или минимуму; снижение температуры (или отключение) с учётом рабочих и выходных дней (время-температурный режим управления для каждого дня недели); управление двумя насосами (защита от отсутствия теплоносителя, автоматический ввод резервного насоса в случае неисправности основного, попеременная работа насосов с целью обеспечения равномерного износа, управление включением насоса по датчику температуры, по заданной временной программе).
ТП	Управление одним контуром ТП поддержание температуры воздуха в помещении по заданной температурной уставке; ограничение температуры теплоносителя по задаваемому максимуму и/или минимуму; снижение температуры с учётом рабочих и выходных дней (время-температурный режим управления для каждого дня недели); управление двумя насосами (защита от отсутствия теплоносителя, автоматический ввод резервного насоса в случае неисправности основного, попеременная работа насосов с целью обеспечения равномерного износа, управление включением насоса по датчику температуры).
ПП	Управление системой подпитки управление двухпозиционным клапаном и насосами для поддержания давления в контуре отопления; защита насосов от отсутствия теплоносителя; автоматический ввод резервного насоса в случае неисправности основного; попеременная работа насосов с целью обеспечения равномерного износа.
НН	Управление двумя насосами защита от отсутствия теплоносителя; автоматический ввод резервного насоса в случае неисправности основного; попеременная работа насосов с целью обеспечения равномерного износа; работа по временной программе

МИНИМАЛЬНО НЕОБХОДИМОЕ ДЛЯ РАБОТЫ TTR КОЛИЧЕСТВО ТЕРМОДАТЧИКОВ И ИХ ТИП В ЗАВИСИМОСТИ ОТ ТИПА КОНТУРА УПРАВЛЕНИЯ

ТИП КОНТРУА	ТИП И КОЛИЧЕСТВО ДАТЧИКОВ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ
ТИП КОНТРУА	ТДТ - ДАТЧИК ТЕПЛОНОСИТЕЛЯ	ТДВ - ДАТЧИК ВОЗДУХА
СО	1	1
ГВ	1	-
ТП	-	1
ПП	-	-

* возможно дополнительная поставка датчиков температуры, количество и тип которых определяется по согласованию с заказчиком.

ТЕМПЕРАТУРНЫЕ ДАТЧИКИ ДЛЯ КОМПЛЕКТАЦИИ КОНТРОЛЛЕРОВ TTR-01D

ТЕРМОМЕТР ЦИФРОВОЙ ТЦ-Б С КЛЕММНОЙ ГОЛОВКОЙ "И"
(Условное обозначение – датчик температуры воздуха ТДВ)

Тип ЧЭ	DS1820	DS18B20
Маркировка с уникальным номером микросхемы	01 - Есть	01 - Есть
Резистор подтяжки	02 - не смонтирован	02 - не смонтирован

Без элементов крепления прямой чехол

Lм, мм	60
D, мм	6

Для измерения температуры воздуха (наружного или в помещении), с креплением на горизонтальной или вертикальной поверхностях.

ПРИМЕР ОБОЗНАЧЕНИЯ ЦИФРОВОГО ТЕМПЕРАТУРНОГО ДАТЧИКА ВОЗДУХА В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ:

– термометр цифровой ТЦ-Б-DS1820-П-Р-(от -55 до +80)-60/6-И-02-01 (без резистора)
Где DS1820 - тип чувствительного элемента, с погружной монтажной частью «П», с диапазоном измерений от -55 до +80°С, с длиной монтажной части Lм=60мм, диаметром монтажной части D=6мм, без элементов крепления, с «прямой» пластиковой клеммной головкой «И», резистор подтяжки отсутствует, маркировка с уникальным номером микросхемы есть.

ТЕРМОМЕТР ЦИФРОВОЙ ТЦ-Б С КЛЕММНОЙ ГОЛОВКОЙ "Е"
(Условное обозначение – датчик температуры теплоносителя ТДТ)

Тип ЧЭ	DS1820	DS18B20
Маркировка с уникальным номером микросхемы	01 - Есть	01 - Есть
Резистор подтяжки	02 - не смонтирован	02 - не смонтирован

Без элементов крепления прямой чехол

Lм, мм	90 допускается другая длина (по согласованию с заказчиком)
D, мм	6

Для измерения температуры теплоносителя.

ПРИМЕР ОБОЗНАЧЕНИЯ ЦИФРОВОГО ТЕМПЕРАТУРНОГО ДАТЧИКА ТЕПЛОНОСИТЕЛЯ В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ:

– термометр цифровой ТЦ-Б-DS1820-П-Р-(от-55 до +125)-90/6-Е-02-01 (без резистора)
Где DS1820 – тип чувствительного элемента, с погружной монтажной частью «П», с диапазоном измерений от -55 до +125°С, с длиной монтажной части Lм=90мм, диаметром монтажной части D=6мм, без элементов крепления, с «большой» пластиковой клеммной головкой «Е», резистор подтяжки отсутствует, маркировка с уникальным номером микросхемы есть.

ТЕМПЕРАТУРНЫЕ ДАТЧИКИ ДЛЯ КОМПЛЕКТАЦИИ КОНТРОЛЛЕРОВ TTR-01А,TTR-02A

ТЕРМОПРЕОБРАЗОВАТЕЛЬ СОПРОТИВЛЕНИЯ ТС-Б С КЛЕММНОЙ ГОЛОВКОЙ "И"
(Условное обозначение – датчик температуры воздуха ТДВА)

Без элементов крепления прямой чехол

Lм, мм	60
D, мм	6

ПРИМЕР ОБОЗНАЧЕНИЯ АНАЛОГОВОГО ДАТЧИКА ТЕМПЕРАТУРЫ ВОЗДУХА В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ:

- термопреобразователь сопротивления ТС-Б-Pt1000-В-x2-П-(от-50 до +80)-60/6-И
Номинальная статическая характеристика Pt1000, класс допуска В, x2 двухпроводная схема, с прямой погружной монтажной частью «П», с диапазоном измерений от -50 до +80°С, с длиной монтажной части Lм=60мм, диаметром монтажной части D=6мм, без элементов крепления, с «прямой» пластиковой клеммной головкой «И».

ТЕРМОПРЕОБРАЗОВАТЕЛЬ СОПРОТИВЛЕНИЯ ТC-Б С КЛЕММНОЙ ГОЛОВКОЙ "Е"
(Условн

Характеристики

Бренд	Теплосила
Материал	сталь, пластик
Вес	50 кг
Назначение	Для отопления
Единица измерения	шт.
Страна	Беларусь
Производитель	ООО "Завод Теплосила"
Цвет	серый
Категория	Управление ТП
Марка	TTR-01
