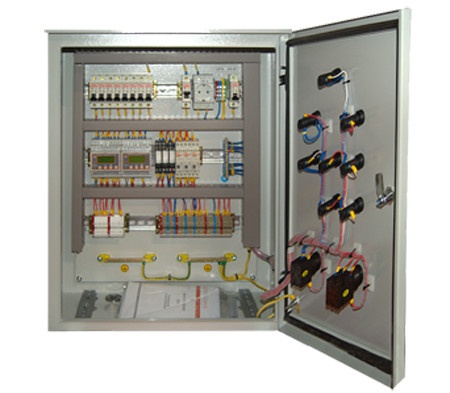

Шкаф управления ТШУ

Конструктивно шкафы управления представляют собой металлический шкаф типа ЩРН для сборки модульной аппаратуры с открывающимися передними дверцами, снабжёнными замками.

ТШУ – это комбинация коммутационных аппаратов с устройствами управления, измерения, сигнализации, защиты и регулирования, полностью смонтированные изготовителем на единой конструктивной основе со всеми электрическими и механическими соединениями с соответствующими конструктивными элементами.

Шкафы выполнены на базе модулей управления TTR-01, которые в автоматическом режиме организуют работу всего устройства: измеряют входные сигналы, поступающие от внешних датчиков температуры и давления, производят расчёты, выводят полученные значения параметров на жидкокристаллический индикатор и, согласно с программой, вырабатывают сигналы управления исполнительными механизмами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выбор зависит от технологической схемы, состава подключаемого оборудования и его мощности.

Схемой шкафа управления предусматривается:

·         - электропитание от сети ~220 В или ~400 В;

·         - возможность наличия двух вводов электропитания (автоматический ввод резервного питания);

·         - выключение нагрузки на вводе электропитания с индикатором наличия напряжения сети;

·         - поддержание температуры горячей воды на заданном уровне в системе ГВС;

·         - регулирование температуры теплоносителя в зависимости от температуры наружного воздуха (температурный график) с возможностью защиты системы отопления от замораживания;

·         - снижение температуры с учётом рабочих и выходных дней (время-температурный режим управления для каждого дня недели);

·         - трёхпозиционое управление клапаном регулирующим;

·         - управление подпиткой в независимой системе отопления;

·         - управление насосами в автоматическом или ручном режимах;

·         - индикаторы работы насосов;

·         - защита насосов от коротких замыканий и перегрузок;

·         - защита насосов от пропадания фазных напряжений;

·         - защита работы насосов при отсутствии теплоносителя (сухой ход);

·         - автоматический ввод в работу резервного насоса при неисправности основного;

·         - попеременная работа насосов с целью обеспечения равномерного износа;

·         - выбор активного уровня сигнала («замкнуто» или «разомкнуто») от датчиков соответственно наличия неисправности насоса и отсутствия теплоносителя в трубопроводе.

МАРКИРОВКА ШКАФОВ УПРАВЛЕНИЯ

При заказе шкафа с внешними органами управления после наименования шкафа в скобках указать (ЩМП).

ПРИМЕР ЗАКАЗА:

·         - Шкаф управления ТШУ-1-12-20.20-2-IP54 ТУ BY 690397591.003-2014 – шкаф  на базе модуля управления TTR-01D-230, с одним сетевым вводом, одним контуром отопления с насосом мощностью до 0,5 кВт и напряжением 230 В, с частотой 50 Гц и одним контуром горячего водоснабжения с насосом мощностью до 0,5 кВт и напряжением 230 В, с частотой 50 Гц, с интерфейсом RS-485 и степенью защиты оболочки IP54. - 1шт;

·         - Датчик температуры ТДТ-100 (теплоносителя) - 3 шт;

·         - Датчик температуры ТДВ-60 (наружного воздуха) - 1 шт.

·         - Шкаф управления ТШУ А-2-1-33-2-IP54 ТУ BY 690397591.003-2014 – шкаф на базе модуля управления TTR-01A-230, с двумя сетевыми вводами электропитания, одним контуром отопления с двумя насосами мощностью до 1,0 кВт и напряжением 230 В, с частотой 50 Гц, с интерфейсом RS-485 и степенью защиты оболочки IP54. - 1шт;

·         - Датчик температуры ТДТА-100 (теплоносителя) - 2 шт;

·         - Датчик температуры ТДВА-60 (наружного воздуха) - 1 шт.

Примечание:

При заказе в комплекте поставки необходимо отдельной строкой указывать датчики температуры с указанием их количества и типа.

ТИПОВАЯ НОМЕНКЛАТУРА ШКАФОВ УПРАВЛЕНИЯ

ОБОЗНАЧЕНИЕ	МОДИФИКАЦИЯ МОДУЛЯ УПРАВЛЕНИЯ	СИСТЕМА ОТОПЛЕНИЯ	СИСТЕМА ГВС	ПОДПИТКА В НЕЗАВИСИМОЙ СИСТЕМЕ ОТОПЛЕНИЯ	КОЛ-ВО ВВОДОВ ЭЛЕКТРОПИТАНИЯ
ТШУ-Х-1-ХХ-2-IP54	TTR-01D				1; 2
ТШУ А-Х-1-ХХ-2-IP54*	TTR-01А TTR-02А				1; 2
ТШУ-Х-2-ХХ-2-IP54	TTR-01D				1; 2
ТШУ A-Х-2-ХХ-2-IP54*	TTR-01А TTR-02А				1; 2
ТШУ-Х-11-ХХ.ХХ-2-IP54	TTR-01D				1; 2
ТШУ A-Х-11-ХХ.ХХ-2-IP54*	TTR-01А TTR-02А				1; 2
ТШУ-Х-22-ХХ.ХХ-2-IP54	TTR-01D				1; 2
ТШУ A-Х-22-ХХ.ХХ-2-IP54*	TTR-01А TTR-02А				1; 2
ТШУ-Х-12-ХХ.ХХ-2-IP54	TTR-01D				1; 2
ТШУ A-Х-12-ХХ.ХХ-2-IP54*	TTR-01А TTR-02А				1; 2
ТШУ-Х-14-ХХ.ХХ-2-IP54	TTR-01D				1; 2
ТШУ A-Х-14-ХХ.ХХ-2-IP54*	TTR-01А TTR-02А				1; 2
ТШУ-Х-124-ХХ.ХХ.ХХ-2-IP54	TTR-01D				1; 2
ТШУ A-Х-124-ХХ.ХХ.ХХ-2-IP54*	TTR-01А TTR-02А				1;

Примечание:*-При заказе шкафа внешним расположением органов управления и индикации после обозначения шкафа необходимо в скобках указать "(ЩМП)",
например: ТШУА-1-1-XX-2-IP54 (ЩМП)

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
